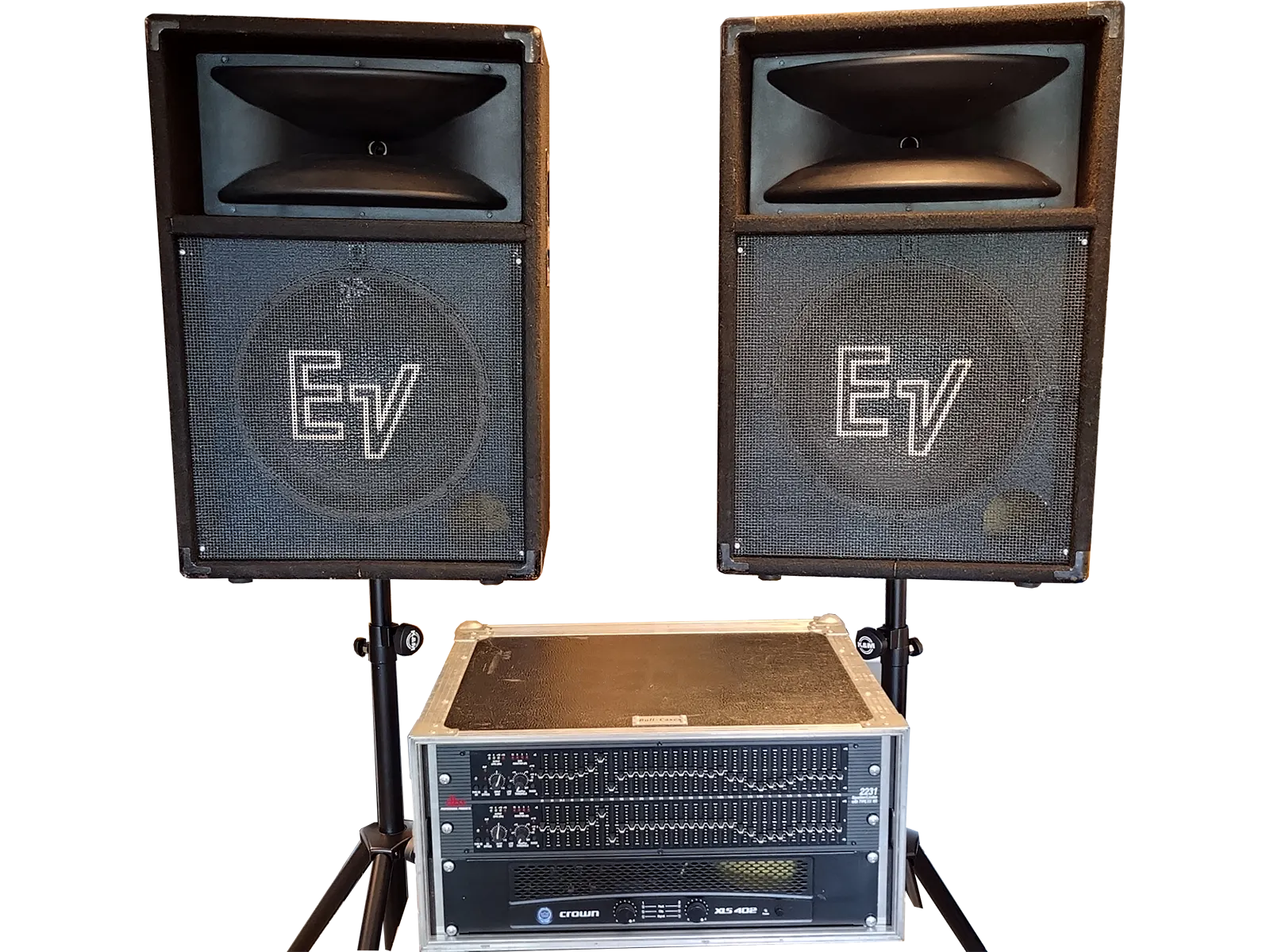

Das Electro-Voice SH-1512 PA-Komplettset ist eine kompakte, passive Beschallungslösung mit zwei 15″/1″-Lautsprechern, Crown XLS-402 Endstufe und dbx 2231 Equalizer/Limiter. Die direkte, breitbandige Wiedergabe eignet sich besonders für Sprache, Präsentationen, kleinere Musikbeschallungen sowie eigenständig versorgte Publikums- und Nebenbereiche.
1 × Crown XLS-402, Betrieb mit je einer SH-1512 pro Kanal
Signalbearbeitung
1 × dbx 2231, 2-kanaliger 31-Band-Equalizer, Limiter und Rauschunterdrückung
Zubehör
2 × 10 m Speakon-Lautsprecherkabel, 2 × K&M 214/6 Lautsprecherstative
Paketumfang: Das Komplettset umfasst die in der Tabelle aufgeführten Lautsprecher-, Verstärker- und Systemkomponenten.
Anwendung
Das SH-1512-System ist eine kompakte Fullrange-Lösung für Sprache, Präsentationen und kontrollierte Musikbeschallung. Es eignet sich für überschaubare Publikumsflächen sowie für eigenständig versorgte Neben- oder Aussenbereiche. Der breitbandige Betrieb ist möglich, solange kein ausgeprägter Subbass oder hoher Konzertpegel gefordert wird.
Sprachbeschallung, Präsentationen und Vereinsanlässe
kleinere Live-, Playback- oder DJ-Anwendungen bei kontrolliertem Pegel; für bassbetonte Programme vorzugsweise mit Subwoofer
abgesetzte Publikumsplätze ausserhalb der gleichmässigen Abdeckung einer Hauptbeschallung
eigenständige Zusatzbeschallung in Nebenräumen oder seitlich gelegenen Bereichen
Monitor- oder Seitensystem nach technischer Absprache
Technische Kurzdaten
Electro-Voice SH-1512
System
Passives 15″/1″-2-Wege-System
Frequenzgang
50 Hz bis 20 kHz
Nutzbarer Tieftonbereich
49 Hz bzw. 44 Hz mit Port-Plug, jeweils bei −10 dB
Port-Plug
Für die tiefere Abstimmung wird ein Port-Plug in eine der Bassreflexöffnungen eingesetzt.
Empfindlichkeit
99 dB SPL bei 1 W in 1 m, gemessen im Bereich von 300 bis 2'000 Hz
Belastbarkeit
200 W Langzeit-Mittelwert nach EIA RS-426A, 800 W Peak 10ms
Schalldruck bei Dauerbelastbarkeit
122 dB SPL in 1 m bei 200 W
Peak-Schalldruck
128 dB SPL in 1 m bei 800 W Peak
Abstrahlung
90° × 40° Constant-Directivity-Horn
Trennfrequenz
1,5 kHz
Impedanz
8 Ω nominal
Abmessungen H × B × T
78.7 × 53.4 × 37.1 cm
Gewicht
35.4 kg pro Lautsprecher
Systemkomponenten des PA-Komplettsets
Crown XLS-402
Endstufe für den Betrieb von je einer SH-1512 pro Kanal; im Paket mit Leistungsreserve betrieben
dbx 2231
Zweikanaliger 31-Band-Equalizer mit Limiter zur Systemanpassung und Pegelkontrolle
Klanglicher Charakter
Die SH-1512 besitzt den direkten, wirkungsgradstarken Charakter eines klassischen 15″/1″-PA-Lautsprechers. Stimmen und Instrumente werden präsent und durchsetzungsfähig übertragen. Der 15″-Tieftöner liefert ein kräftiges Grundton- und Oberbassfundament, ohne die Funktion eines Subwoofers zu übernehmen. Das Constant-Directivity-Horn ermöglicht eine gezielte Abdeckung der Publikumsfläche. Für eine ausgewogene Wiedergabe sind eine saubere Ausrichtung und eine auf Raum und Anwendung abgestimmte Entzerrung wichtig.
Empfohlener Betrieb
Aufstellung
Erhöht und standsicher aufstellen. Das Horn sollte sich oberhalb oder ungefähr auf Höhe des Publikums befinden.
Ausrichtung
Das Abstrahlverhalten von 90° × 40° gezielt auf die zu versorgende Fläche ausrichten und unnötige Überlappungen mehrerer Lautsprecher vermeiden.
Standalone
Fullrange-Betrieb für Sprache, Präsentationen und Musik bei kontrolliertem Pegel.
Die Systemauslegung richtet sich nach Veranstaltungsfläche, Raumakustik, Publikumsgrösse, Musikprogramm, gewünschtem Nutzpegel und Aufstellung. Bei einer Anfrage sollten diese Angaben möglichst vollständig übermittelt werden.
SH-1512 als Einzellautsprecher
15″/1″-2-Wege-System, 90° × 40°, 200/800 W, 8 Ω, 99 dB SPL bei 1 W in 1 m / 128 dB SPL Peak in 1 m, 50 Hz bis 20 kHz, 35,4 kg.
