EV_SH1512 – Kompakt-PA mit Electro-Voice SH-1512
Kompaktes passives PA-Paket mit zwei Electro-Voice SH-1512 Lautsprechern, Crown XLS-402 Endstufe und dbx 2231 Equalizer/Limiter. Geeignet für Sprache, Präsentation, kleinere Musikbeschallung, Frontfill, Nearfill und Zusatzbeschallung.
Material
| Position | Beschreibung |
|---|---|

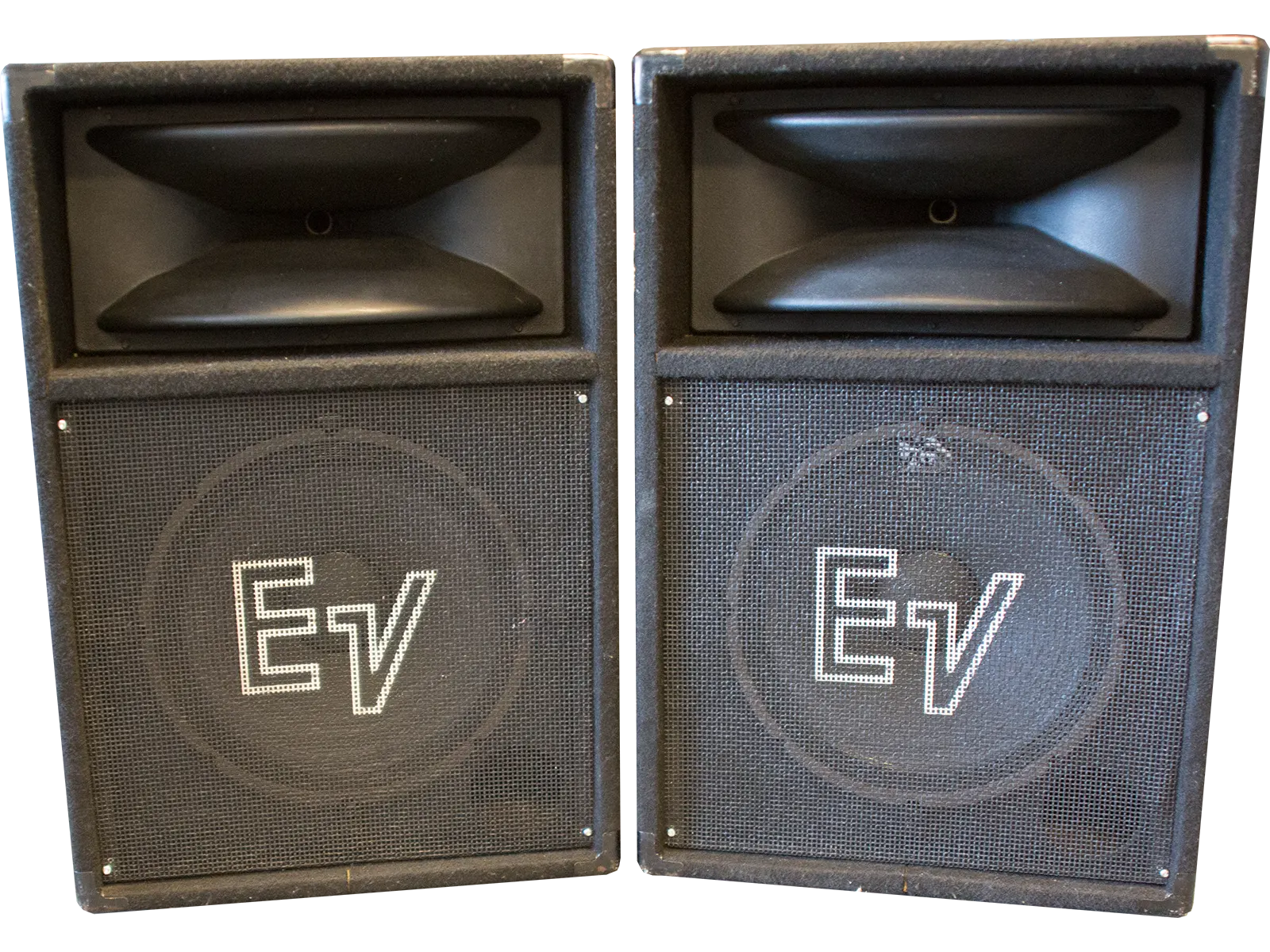

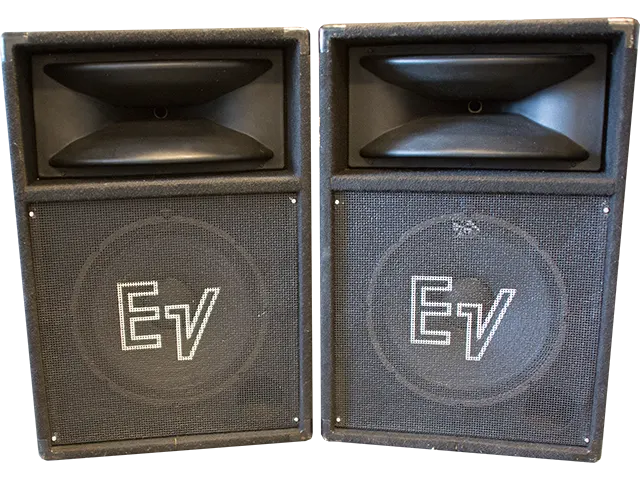

| Lautsprecher | 2 × Electro-Voice SH-1512, passives 15"/1"-2-Wege-System |
| Endstufe | 1 × Crown XLS-402, Betrieb mit je einer SH-1512 pro Kanal |
| Signalbearbeitung | 1 × dbx 2231, 2-kanaliger 31-Band-Equalizer mit Limiter |
| Zubehör | Lautsprecher- und Signalkabel nach Bedarf |
Anwendung
Das EV_SH1512-Paket ist die kompakte Lösung, wenn Sprache, Präsenz und kontrollierte Musikbeschallung wichtiger sind als grosser Subbass oder Concert-Pegel.
- Sprachbeschallung und Präsentationen
- kleine Live- oder DJ-Anwendungen
- Frontfill oder Nearfill vor einer grösseren PA
- Zusatzbeschallung in Nebenbereichen
- Monitor- oder Seitensystem nach Absprache
Technische Kurzdaten
| Frequenzgang SH-1512 | 50 Hz – 20 kHz |
|---|---|
| Nutzbarer Tieftonbereich | 49 Hz normal / 44 Hz mit Port-Plug, jeweils -10 dB |
| Port-Plug / tiefere Abstimmung | Für die tiefere Abstimmung wird ein Port-Plug in eine der Bassreflexöffnungen eingesetzt. Dadurch reicht die Box etwas tiefer, wird aber nicht insgesamt lauter; im Normalbetrieb wirkt der Nutzbassbereich 50–100 Hz kräftiger. |
| Empfindlichkeit | 99 dB SPL @ 1 W / 1 m im Bereich 300–2000 Hz |
| Belastbarkeit | 200 W Dauerbelastbarkeit / long-term; 800 W Spitzenbelastbarkeit / Peak nach EV-Powertest |
| Schalldruck bei Nennleistung | 122 dB SPL @ 1 m bei 200 W, berechnet aus 99 dB @ 1 W / 1 m + 10 log10(200) |
| Peak-Schalldruck | 128 dB SPL @ 1 m bei 800 W Peak, berechnet aus 99 dB @ 1 W / 1 m + 10 log10(800) |
| Abstrahlung | 90° × 40° Constant-Directivity-Horn |
| Impedanz | 8 Ohm nominal |
| Trennfrequenz | 1.500 Hz |
| Gewicht | 35.4 kg pro Lautsprecher |
| Crown XLS-402 | Endstufe für den Betrieb von je einer SH-1512 pro Kanal; im Paket mit Leistungsreserve betrieben |
| dbx 2231 | 2 × 31-Band-EQ mit Limiter zur Systemanpassung und Pegelkontrolle |
Klanglicher Charakter
Die SH-1512 ist ein direktes 15"/1"-Stage-System mit breitem Einsatzbereich. Sie eignet sich gut für klare Sprachübertragung, Playback, Frontfill und Nahbereichsbeschallung. Sie ist nicht als Subbass-System gedacht und ersetzt kein grosses Concert-System wie das MT-4.
Empfohlener Betrieb
| Standalone | Fullrange möglich; bei basslastiger Musik oder höherem Pegel Subwoofer ergänzen |
|---|---|
| Frontfill / Nearfill | Highpass typischerweise 150–180 Hz, Pegel dezent, Delay auf Hauptsystem abstimmen |
| EQ | neutral starten; nur korrigieren, was Raum und Anwendung erfordern |
| Limiter | so einstellen, dass die SH-1512 geschützt bleibt und sauber arbeitet |
Praxis-Hinweis: Die Crown XLS-402 bietet Leistungsreserve. Das ist für saubere Transienten nützlich,
erfordert aber eine vernünftige Pegelbegrenzung über Gainstruktur und Limiter.
Für grössere Liveproduktionen oder körperlichen Konzertdruck ist das MT-4-System die passendere Wahl.
Das EV_SH1512-Paket ist die kompakte Lösung für Sprache, Nahbereich, Frontfill und kleinere Beschallung.
